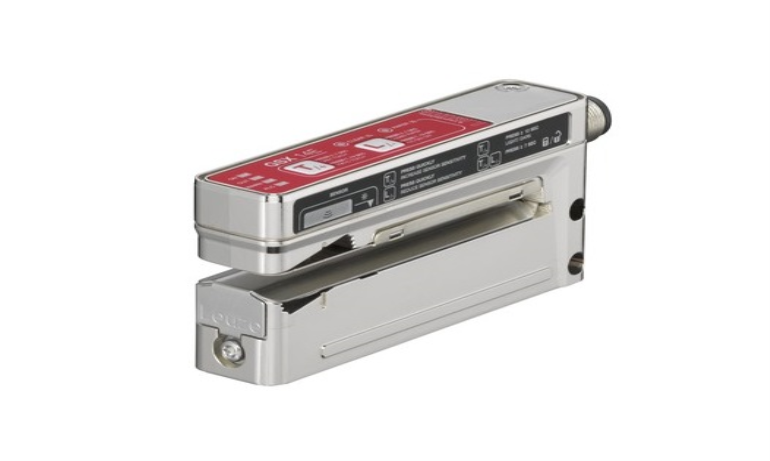

GSX14E/LWT.3-M12

Temel veriler

• Seri14
• Fiziksel prensipoptik ve ultrasonikler
• UygulamaŞeffaf etiketlerin tespiti, Şeffaf olmayan etiketlerin tespiti
• Etiket genişliği, min.4 mm Ultrasonik / 2 mm optik
• Etiket boşluğu, min.2 mm
• Ortamşeffaf ve şeffaf değil
  • Özel tasarım
    • Özel tasarımTanıtma girişi, Anahtarlama eşiği manüel ince ayarı, easyTeach fonksiyonu, İzleme işlevi, Uyarı çıkışı
  • Optik veriler
    • Işık kaynağıLED, kızılötesi, LED
    • Dalga boyu850 nm
    • Gönderme sinyali şeklidarbeli
    • LED grubuserbest grup (EN 62471 uyarınca)
  • Elektrik verileri
    • Koruma devresiTers kutup koruması, Kısa devre koruması
    • Güç verileri
      • Besleme gerilimi UB18 … 30 V, DC
      • Artık dalgalanma0 … 10 %, UB
      • Açık devre akımı0 … 80 mA, Tipik değer
    • Girişler
      • Tanıtma giriş sayısı1 Adet
      • Tanıtma girişleri
        • TürTanıtma girişi
        • Voltaj türüDC
        • Anahtarlama voltajıdüşük: ≤2V, yüksek: ≥9V
        • Giriş direnci15.000 Ω
      • Tanıtma girişi 1
        • Anahtarlama durumu aktifyüksek
    • Çıkışlar
      • Dijital anahtarlama çıkışı sayısı2 Adet
      • Anahtarlama çıkışları
        • TürDijital anahtarlama çıkışı
        • Voltaj türüDC
        • Anahtarlama akımı, maks.100 mA
        • Anahtarlama voltajıdüşük: ≤2V, yüksek: ≥(UB-2V)
        • Yük kapasitesi0,01 µF
      • Anahtarlama çıkışı 1
        • Anahtarlama elemanıTransistör, Puşpul
        • Anahtarlama prensibiIO-Link / PNP açık anahtarlama (boşluk olduğunda çalışır), NPN NC anahtarlama (etiket olduğunda çalışır)
      • Anahtarlama çıkışı 2
        • Anahtarlama elemanıTransistör, Puşpul
        • Anahtarlama prensibiaktif düşük (normal çalışma yüksek, olay halinde düşük)
  • Zaman davranışı
    • Anahtarlama frekansı2.000 Hz, Ultrasonik / 9061 Hz optik
    • Tepki verme süresi0,2 ms, Ultrasonik / 0,05 ms optik
    • Hazırlık gecikmesi300 ms
    • Tanıtma bant hızı50 m/min
  • Arayüz
    • TürIO-Link
    • IO-Link
      • COM moduCOM3
      • ProfilAkıllı sensör profili
      • Min. periyot süresiCOM3 = 0,5 ms
      • Çerçeve tipi2.5
      • Teknik özellikV1.1
      • Cihaz kimliği2500
      • SIO modu desteğiEvet
  • Bağlantı
    • Bağlantı sayısı1 Adet
    • Bağlantı 1
      • İşlevSinyal IN, Gerilim beslemesi, Sinyal ÇIKIŞ
      • Bağlantı türüYuvarlak konnektör
      • Vida dişi büyüklüğüM12
      • Tiperkek
      • MalzemeMetal
      • Kutup sayısı5 kutuplu
      • KodlamaA kodlu
      • Konnektör çıkışıyatay (bant gidişine paralel)
  • Kumanda ve gösterge
    • Gösterge türüLED
    • LED sayısı6 Adet
    • Kumanda elemanlarıKumanda butonları
    • Kumanda elemanının işleviEtiket taşıyıcısında ve etikette dinamik öğretme
  • Çevresel veriler
    • Ortam sıcaklığı işletim0 … 60 °C
    • Ortam sıcaklığı depolama-40 … 70 °C
  • Sertifikalar
    • Koruma sınıfıIP 65
    • Güvenlik sınıfıIII
    • Sertifikasyonlarc UL US
    • Geçerli normEN 60947-5-2:2007+A1:2012
    • US patentleriUS 6,314,054 B
  • Sınıflandırma
    • Gümrük taife numarası85365019
    • eCl@ss 5.1.427272801
    • eCl@ss 8.027272801
    • eCl@ss 9.027272801
    • eCl@ss 10.027272801
    • eCl@ss 11.027272801
    • ETIM 5.0EC001847
    • ETIM 6.0EC001847
    • ETIM 7.0EC001848
