GSU 14D/66.3-S12

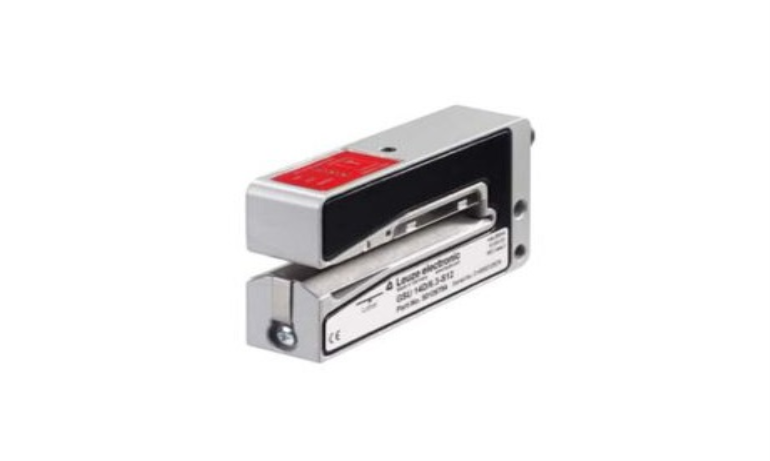

Ürün resmi

GSU 14D/66.3-S12

  • Ürün İçerik
  • Özellik
  • Modeller
  • Uygulama Alanları
Temel veriler
  • Seri 14
  • Fiziksel prensipUltrasonik
  • UygulamaŞeffaf olmayan etiketlerin tespiti, Şeffaf etiketlerin tespiti
  • Etiket genişliği, min.10 mm
  • Etiket boşluğu, min.2 mm
  • Ortamşeffaf ve şeffaf değil
  • Özel tasarım
    • Özel tasarımTanıtma girişi
  • Elektrik verileri
    • Koruma devresiTers kutup koruması, Kısa devre koruması
    • Güç verileri
      • Besleme gerilimi UB12 … 30 V, DC
      • Artık dalgalanma0 … 15 %, UB
      • Açık devre akımı0 … 80 mA
    • Girişler
      • Tanıtma giriş sayısı1 Adet
      • Tanıtma girişleri
        • TürTanıtma girişi
        • Voltaj türüDC
        • Anahtarlama voltajıyüksek: ≥8V, düşük: ≤2V
        • Giriş direnci15.000 Ω
      • Tanıtma girişi 1
        • Anahtarlama durumu aktifyüksek
    • Çıkışlar
      • Dijital anahtarlama çıkışı sayısı2 Adet
      • Anahtarlama çıkışları
        • TürDijital anahtarlama çıkışı
        • Voltaj türüDC
        • Anahtarlama akımı, maks.100 mA
        • Anahtarlama voltajıyüksek: ≥(UB-2V), düşük: ≤2V
        • Yük kapasitesi0,5 µF
      • Anahtarlama çıkışı 1
        • Anahtarlama elemanıTransistör, Puşpul
        • Anahtarlama prensibiEtiket boşluğundaki anahtarlama sinyali
      • Anahtarlama çıkışı 2
        • Anahtarlama elemanıTransistör, Puşpul
        • Anahtarlama prensibiEtiketteki anahtarlama sinyali
  • Zaman davranışı
    • Tepki verme süresi0,2 ms
    • Hazırlık gecikmesi300 ms
    • Tanıtma bant hızı50 m/min
  • Bağlantı
    • Bağlantı sayısı1 Adet
    • Bağlantı 1
      • İşlevSinyal ÇIKIŞ, Gerilim beslemesi, Tanıtma girişi
      • Bağlantı türüYuvarlak konnektör
      • Vida dişi büyüklüğüM12
      • Tiperkek
      • MalzemeMetal
      • Kutup sayısı5 kutuplu
      • KodlamaA kodlu
      • Konnektör çıkışıyatay (bant gidişine paralel)
  •
  • Kumanda ve gösterge
    • Gösterge türüLED
    • LED sayısı3 Adet
    • Kumanda elemanlarıTanıtma düğmesi
  • Çevresel veriler
    • Ortam sıcaklığı işletim0 … 60 °C
    • Ortam sıcaklığı depolama-40 … 70 °C
  • Sertifikalar
    • Koruma sınıfıIP 65
    • Güvenlik sınıfıIII
    • Sertifikasyonlarc UL US
    • Geçerli normIEC 60947-5-2
    • US patentleriUS 6,314,054 B
  • Sınıflandırma
    • Gümrük taife numarası85365019
    • eCl@ss 5.1.427272801
    • eCl@ss 8.027272801
    • eCl@ss 9.027272801
    • eCl@ss 10.027272801
    • eCl@ss 11.027272801
    • ETIM 5.0EC001847
    • ETIM 6.0EC001847
    • ETIM 7.0EC001848
Mekanik bilgiler
  • Yapı şekliÇatal
  • Ağız genişliği4 mm
  • Ağız derinliği68,5 mm
  • Ebatlar (G x Y x U)20,7 mm x 48,2 mm x 101 mm
  • Malzeme gövdeMetal
  • Metal gövdeÇinko baskı döküm
  • Net ağırlık270 g
  • Gövde rengiKırmızı, siyah
  • Montaj braketi türüMontaj braketi vida dişi, Geçiş montaj braketi
