FBs-MA Serisi Genel Özellikler
FBs-PLC'ler, Fatek tarafından geliştirilmiş bir “System on Chip” (SoC) içerir. Bu entegre, 12.000'den fazla lojik kapıya sahip olup; işlemci, yüksek hızlı beş haberleşme portu, dört set yüksek hızlı giriş donanımı, NC pozisyonlama ve kontrol için (lineer interpolasyon veya dinamik izlemeli) dört set yüksek hızlı çıkışı, 16 nokta yüksek hızlı interrupt, 36 nokta pals yakalama girişi ve lojik çözümleme donanımları (HLS) gibi çok güçlü özellikleri barındırır. FBs-PLC; Fatek tarafından geliştirilen SoC chip sayesinde sınıfındaki diğer PLC'lere nazaran çok daha yüksek teknoloji ve fonksiyonellik sunar.
FBs-MA serisi PLC ailesi, dijital ve analog giriş/çıkış, sıcaklık, loadcell ve haberleşme gibi 100'den fazla çeşit genişleme modülüne sahiptir. Dijital genişleme modülleri sistem ihtiyacına göre 8-16-20-24-40-60 giriş/çıkış noktasından oluşabilir. Tek bir sıcaklık modülü ile 16 kanal sıcaklık değeri okunabilir.
FBs-MA serisi Onboard(üst) ve Sağ(10 ve 14 noktalı hariç) tarafa genişleyebilir. Sol tarafa genişleme yapmaz.
FBs-10MAR2-AC
6 adet 24VDC dijital giriş (2 adet yüksek hız 100KHz, 2 adet orta hız 20KHz, 2 adet orta hız 5KHz)
4 adet röle çıkış
FBs-10MAT2-AC
4 adet 24VDC NPN transistör çıkış (2 adet yüksek hız 100kHz, 2 adet orta hız 20kHz)
FBs-14MAR2-AC
8 adet 24VDC dijital giriş (2 adet yüksek hız 100KHz, 2 adet orta hız 20KHz, 4 adet orta hız 5KHz)
6 adet röle çıkış
FBs-14MAT2-AC
6 adet 24VDC NPN transistör çıkış (2 adet yüksek hız 100kHz, 4 adet orta hız 20kHz)
FBs-20MAR2-AC
12 adet 24VDC dijital giriş (2 adet yüksek hız 100KHz, 4 adet orta hız 20KHz, 6 adet orta hız 5KHz)
8 adet röle çıkış
FBs-20MAT2-AC
8 adet 24VDC NPN transistör çıkış (2 adet yüksek hız 100kHz, 6 adet orta hız 20kHz)
FBs-24MAR2-AC
14 adet 24VDC dijital giriş (2 adet yüksek hız 100KHz, 6 adet orta hız 20KHz, 6 adet orta hız 5KHz)
10 adet röle çıkış
FBs-24MAT2-AC
10 adet 24VDC NPN transistör çıkış (2 adet yüksek hız 100kHz, 6 adet orta hız 20kHz, 2 adet ON/OFF)
FBs-32MAR2-AC
20 adet 24VDC dijital giriş (2 adet yüksek hız 100KHz, 6 adet orta hız 20KHz, 6 adet orta hız 5KHz)
12 adet röle çıkış
FBs-32MAT2-AC
12 adet 24VDC NPN transistör çıkış (2 adet yüksek hız 100kHz, 6 adet orta hız 20kHz, 4 adet ON/OFF)

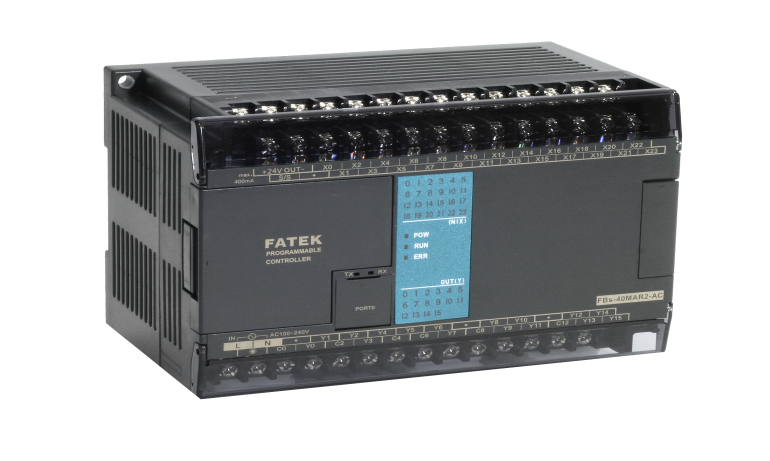

FBs-40MAR2-AC
24 adet 24VDC dijital giriş (2 adet yüksek hız 100KHz, 6 adet orta hız 20KHz, 6 adet orta hız 5KHz)
16 adet röle çıkış
FBs-40MAT2-AC
16 adet 24VDC NPN transistör çıkış (2 adet yüksek hız 100kHz, 6 adet orta hız 20kHz, 8 adet ON/OFF)
FBs-60MAR2-AC
36 adet 24VDC dijital giriş (2 adet yüksek hız 100KHz, 6 adet orta hız 20KHz, 6 adet orta hız 5KHz)
24 adet röle çıkış
FBs-60MAT2-AC
24 adet 24VDC NPN transistör çıkış (2 adet yüksek hız 100kHz, 6 adet orta hız 20kHz, 16 adet ON/OFF)
FBs-MA serisi PLC ailesi, seçilebilir dijital girişlere sahiptir. S/s pini yardımıyla dijital girişlerinizi npn ya da pnp olarak seçebilirsiniz. Her ana ünite Röle (-R), Transistör npn (-T) ve Transistör pnp (-J) dijital çıkışlara sahiptir. Projenizdeki ihtiyaçlar doğrultusunda farklı dijital çıkış tiplerine sahip ana üniteler seçebilirsiniz.
PLC üzerinde genişleme modüllerinin beslemeleri için dahili 24 VDC güç kaynağı bulunur.
Standart üniteler (-AC), 100-220 V AC besleme gerilimi ile çalışır. Bu sizi ilave güç kaynağı maliyetinden kurtarır.
FBs-MA serisi PLC, 300'den fazla komuta sahiptir. Bu çok girişli/çıkışlı fonksiyon yapısı kolay takip edilebilir ve kullanıcı dostudur. Uygulamanızı kolaylıkla gerçekleştirmenizi sağlayacak fonksiyonlar ile zaman kazanmanızı sağlar.
İşlemcinin tarama zamanından dolayı oluşan gecikmeleri engellemek için 16 noktadan harici interrupt sağlar. Böylece çok hızlı cevap gerektiren, acil durdurma, home pozisyonuna gidiş gibi işlemler çok daha kısa zamanda yapılabilir.
İstenilen dijital girişler için, işlemcinin tarama zamanından daha kısa bir sürede değişen hızlı sinyalleri yakalar ve saklar. Bu özellik FBs-PLC içindeki SOC'de gömülü olarak bulunur.
FBs-MA serisi PLC standart olarak 2 set donanımsal 100KHz yüksek hızlı girişlere sahiptir. Seçilen ana ünite modeline göre 20KHz yüksek hızlı giriş sayısı değişiklik gösterir.
FBs-MA serisi PLC standart olarak 2 set donanımsal 100KHz yüksek hızlı çıkışlara sahiptir. Seçilen ana ünite modeline göre 20KHz yüksek hızlı çıkış sayısı değişiklik gösterir.
Üstün Servo/Step sürme komutları sayesinde etkili ve yüksek performanslı hareket kontrol uygulamaları yapabilirsiniz.
FBs-MA serisi PLC'ler 3 haberleşme portu ile RS232, RS485, Ethernet, CANopen® ve ZigBee™ gibi protokolleri kullanarak diğer cihazlara bağlanabilirsiniz. Bağlantılar, Fatek standart protokolü, Modbus protokolü veya Fatek haberleşme sunucusu ile yapılabilir. Bunların yanı sıra diğer akıllı cihazlarla haberleşmek için CLINK komutu kullanarak özel protokoller de kolayca geliştirilebilir. Kablosuz haberleşme seçenekleri ile yer ve mesafe sınırlamalarından kurtulabilirsiniz.
Dahili olarak RS232 Facon Haberleşme ile gelir. Facon haberleşme protokolü ile Fatek Operatör Panelleri başta olmak üzere birçok farklı markanın panelleri ile doğrudan haberleşebilirsiniz.
