B1 - Mikro Ekonomik PLC / Genişleyen Seri
İleri düzey yazılım ve donanım teknolojisini 20 yıllık otomasyon endüstrisindeki tecrübesi ile birleştiren Fatek; kendi işletim sistemini, yüksek hızlı sayıcı / zamanlayıcı, NC pozisyonlama, haberleşme ve pek çok gelişmiş fonksiyonu ve kendi tasarladığı SoC entegresini, B1/B1z PLC serisinde kullanmıştır. Bunu endüstride gerçekleştiren ilk firma olması Fatek'i, mikro PLC tasarımında pazar lideri yapmıştır.
B1 serisi PLC ailesi 28'den fazla çeşit ana ünite modeline sahiptir. Giriş/çıkış sayısına göre (10-14-20-24-32-40 ve 60 noktalı) ve besleme gerilimine göre (12 VDC - 24 VDC ya da 220 VAC beslemeli) ana ünitelerimizi otomasyon sisteminizin ihtiyacınıza göre seçebilirsiniz.
Ortak elemanlar SoC’ye entegre edilmiştir. Böylece B1/B1z serisinde; işlemci ve I/O kartı tek bir PCB de konumlandırıldığı için PLC boyutları da küçülmüş ve güvenilirliği artmıştır. Modüler yapı yine de korunmuş ve isteğe göre farklı ana üniteler ve genişleme modülleri sunulmuştur.
SoC teknolojisinin modernize edilmiş tasarımı donanım maliyetlerini önemli ölçüde azaltmıştır.
B1/B1z karmaşık üretim aşamalarını ve yüksek kaliteli çift katmanlı PCB’yi bünyesinde birleştirmiş ve bu durum B1/B1z serisini sağladığı fiyat ve performans orantısıyla oldukça iyi bir yere getirmiştir.
B1 serisi PLC sisteme eklenen her genişleme modülünü otomatik olarak tanır ve gerekli adres yapılandırmasını kullanıcıya sunar. Modül tanıtma ya da konfigürasyon yapmanıza gerek kalmaz.
B1-PLC ailesi, dijital ve analog giriş/çıkış, sıcaklık ve haberleşme gibi 32'den fazla genişleme modülüne sahiptir. Dijital genişleme modülleri sistem ihtiyacına göre 4 - 8 - 16 - 24 - 40 - 60 giriş/çıkış noktasından oluşabilir.
B1 serisi Sağ ve Sol tarafa genişleyebilir.
B1 serisi PLC ailesi, seçilebilir dijital girişlere sahiptir. S/s pini yardımıyla dijital girişlerinizi npn ya da pnp olarak seçebilirsiniz. Her ana ünite Röle (-R), Transistör npn (-T) ve Transistör pnp (-J) dijital çıkışlara sahiptir. Projenizdeki ihtiyaçlar doğrultusunda farklı dijital çıkış tiplerine sahip ana üniteler seçebilirsiniz.
B1 serisi PLC'ler 3 haberleşme portu ile RS232, RS485 ve Ethernet protokolleri kullanarak diğer cihazlara bağlanabilirsiniz. Bağlantılar, Fatek standart protokolü, Modbus protokolü veya Fatek haberleşme sunucusu ile yapılabilir. Bunların yanı sıra diğer akıllı cihazlarla haberleşmek için CLINK komutu kullanarak özel protokoller de kolayca geliştirilebilir. Kablosuz haberleşme seçenekleri ile yer ve mesafe sınırlamalarından kurtulabilirsiniz.
Dahili olarak RS232 Facon Haberleşme ile gelir. Facon haberleşme protokolü ile Fatek Operatör Panelleri başta olmak üzere birçok farklı markanın panelleri ile doğrudan haberleşebilirsiniz.
B1-10MR2-D24
6 adet 24VDC dijital giriş (4 adet 50KHz, 2 adet toplam 5KHz,), 4 adet role çıkışı
B1-10MT2-D24
6 adet 24VDC dijital giriş (4 adet 50KHz, 2 adet toplam 5KHz), 4 adet transistör çıkışı (50KHz)
B1-14MR2-D24
8 adet 24VDC dijital giriş (4 adet 50KHz, 2 adet toplam 5KHz), 6 adet role çıkışı
B1-14MT2-D24
8 adet 24VDC dijital giriş (4 adet 50KHz, 2 adet toplam 5KHz), 6 adet transistör çıkışı (50KHz)
B1-20MR2-D24
12 adet 24VDC dijital giriş (4 adet 50KHz, 2 adet toplam 5KHz), 8 adet role çıkışı
B1-20MT2-D24
12 adet 24VDC dijital giriş (4 adet 50KHz, 2 adet toplam 5KHz), 8 adet transistör çıkışı (50KHz)
B1-24MR2-D24
14 adet 24VDC dijital giriş (4 adet 50KHz, 2 adet toplam 5KHz,), 10 adet role çıkışı
B1-24MT2-D24
14 adet 24VDC dijital giriş (4 adet 50KHz, 2 adet toplam 5KHz,), 10 adet transistör çıkışı ( 50KHz)
B1-32MR2-D24
20 adet 24VDC dijital giriş (4 adet 50KHz, 2 adet toplam 5KHz,), 12 adet role çıkışı
B1-32MT2-D24
20 adet 24VDC dijital giriş (4 adet 50KHz, 2 adet toplam 5KHz,), 12 adet transistör çıkışı ( 50KHz)

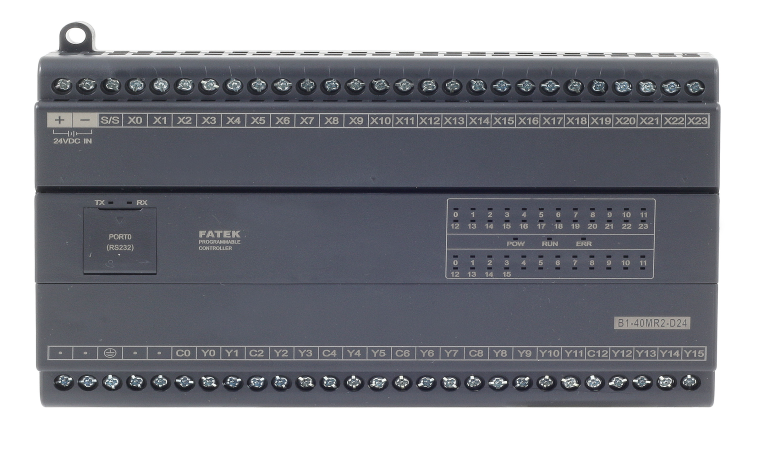

B1-40MR2-D24
24 adet 24VDC dijital giriş (4 adet 50KHz, 2 adet toplam 5KHz,), 16 adet transistör çıkışı ( 50KHz)
B1-40MT2-D24
24 adet 24VDC dijital giriş (4 adet 50KHz, 2 adet toplam 5KHz,), 16 adet transistör çıkışı (50KHz)
B1-60MR2-D24
36 adet 24VDC dijital giriş (4 adet 50KHz, 2 adet toplam 5KHz,), 24 adet transistör çıkışı (50KHz)
B1-60MT2-D24
36 adet 24VDC digital giriş (4 adet 50KHz, 2 adet toplam 5KHz,), 24 adet transistör çıkışı (50KHz)
