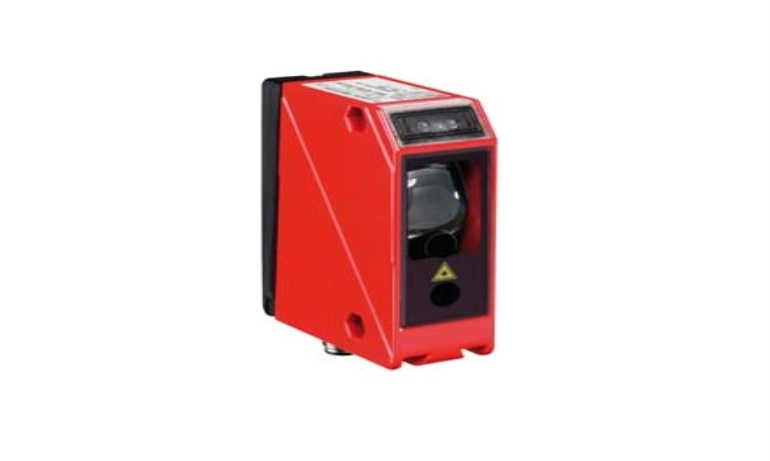

ODSL 96B M/C6-S12
ANASAYFA
SENSÖR
ODSL 96B M/C6-S12
ODSL 96B M/C6-S12
Ürün İçerik
Özellik
Modeller
Uygulama Alanları
Temel veriler
Seri
96
Sensör sistemi türü
Nesneye karşı
Özel tasarım
Özel tasarım
ışık spotu ekstra uzun ışık spotu (XL)
Optik veriler
Işık kaynağı
Lazer, Kırmızı
Lazer sınıfı
2, IEC/EN 60825-1:2014
Işık spotu büyüklüğü [sensör mesafesinde]
15 mm x 4 mm [800 mm]
Ölçüm verileri
Ölçüm aralığı
150 … 1.200 mm
Çözünürlük
0,1 … 1,5 mm (XL)
Hassasiyet, kısa menzil
1,5 %
Hassasiyet, uzak menzil
2 %
Referans boyutu hassasiyeti
Ölçme mesafesi
Tekrar edilebilirlik, kısa menzil
0,5 %
Tekrar edilebilirlik, uzak menzil
1 %
Referans boyutu tekrar edilebilirlik
Ölçme mesafesi
Ölçüm süresi
1 … 5 ms
Referanslama
Hayır
Siyah/ beyaz davranış
1 %
Optik mesafe ölçme prensibi
Triangülasyon
Elektrik verileri
Güç verileri
Besleme gerilimi U
B
18 … 30 V, DC
Girişler
Dijital anahtarlama girişi sayısı
1 Adet
Dijital anahtarlama girişi 1
İşlev
Programlanabilir
Çıkışlar
Analog çıkışı sayısı
1 Adet
Dijital anahtarlama çıkışı sayısı
1 Adet
Analog çıkış 1
Tür
Akım
Anahtarlama çıkışı 1
Anahtarlama elemanı
Transistör, Puşpul
Bağlantı
Bağlantı 1
Bağlantı türü
Yuvarlak konnektör
Vida dişi büyüklüğü
M12
Malzeme
Metal
Kutup sayısı
5 kutuplu
Kumanda ve gösterge
Konfigürasyon/parametrelendirme türü
Yazılım
Kumanda elemanları
Folyo klavye
Çevresel veriler
Ortam sıcaklığı işletim
-20 … 50 °C
Ortam sıcaklığı depolama
-30 … 70 °C
Sertifikalar
Koruma sınıfı
IP 67, IP 69K
Güvenlik sınıfı
II
Sertifikasyonlar
c UL US
Geçerli norm
IEC 60947-5-2
Sınıflandırma
Gümrük taife numarası
90318020
eCl@ss 5.1.4
27270801
eCl@ss 8.0
27270801
eCl@ss 9.0
27270801
eCl@ss 10.0
27270801
eCl@ss 11.0
27270801
ETIM 5.0
EC001825
ETIM 6.0
EC001825
ETIM 7.0
EC001825
Mekanik bilgiler
Ebatlar (G x Y x U)
30 mm x 90 mm x 70 mm
Malzeme gövde
Metal
Metal gövde
Çinko baskı döküm
Malzeme lens kapağı
Cam
Net ağırlık
380 g
ODSL 96B M/C6-S12 DataSheet indir.
