IS 108 MM/4NO-4N0 – 50129924

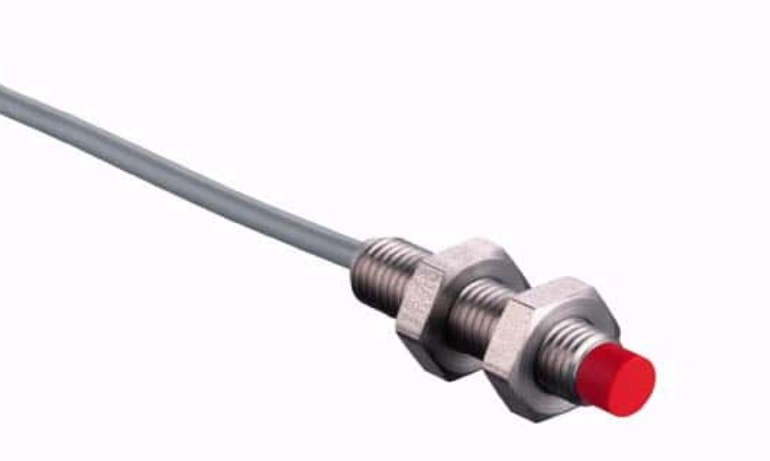

Ürün resmi

IS 108 MM/4NO-4N0 – 50129924

  • Ürün İçerik
  • Özellik
  • Modeller
  • Uygulama Alanları





  • Temel veriler
    • Seri 108
    • Tip. sınır mesafesi Sn 4 mm
    • İşletme bölgesi Sa 0 … 3,2 mm
  • Elektrik verileri
    • Koruma devresi Ters kutup koruması, Fazla yük koruması, Kısa devre koruması
    • Güç verileri
      • Besleme gerilimi UB10 … 30 V, DC
      • Artık dalgalanma 10 %, UB
      • Açık devre akımı 0 … 10 mA
      • Sıcaklık kayması, maks. (% cinsinden başlangıç Sr)10 %
      • Tekrar edilebilirlik, maks. (% cinsinden başlangıç Sr)1 %
      • Anahtarlama histerezi 15 %
    • Çıkışlar
      • Dijital anahtarlama çıkışı sayısı 1 Adet
      • Anahtarlama çıkışları
        • Voltaj türü DC
        • Anahtarlama akımı, maks. 100 mA
        • Artık akım, maks. 0,01 mA
        • Voltaj düşmesi ≤ 2 V
      • Anahtarlama çıkışı 1
        • Anahtarlama elemanı Transistör, PNP
        • Anahtarlama prensibi Kapatıcı (NO)
  • Zaman davranışı
    • Anahtarlama frekansı 1.000 Hz
  • Bağlantı
    • Bağlantı sayısı 1 Adet
    • Bağlantı 1
      • İşlev Gerilim beslemesi, Sinyal ÇIKIŞ
      • Bağlantı türü Kablo
      • Kablo uzunluğu 2.000 mm
      • Malzeme kılıf PVC
      • Kablo rengi siyah
      • İletken sayısı 3 damarlı
      • İletken enine kesiti 0,18 mm²
  •
  • Kumanda ve gösterge
    • Gösterge türü LED
    • LED sayısı 1 Adet
  • Çevresel veriler
    • Ortam sıcaklığı işletim -25 … 70 °C
    • Ortam sıcaklığı depolama -25 … 70 °C
  • Sertifikalar
    • Koruma sınıfı IP 67
    • Geçerli norm IEC 60947-5-2
  • Düzeltme faktörleri
    • Fe 360 çelik1
    • Paslanmaz çelik 0,6 … 1
    • Pirinç 0,35 … 0,5
    • Alüminyum 0,35 … 0,45
    • Bakır 0,25 … 0,45
  • Sınıflandırma
    • Gümrük taife numarası 85365019
    • eCl@ss 5.1.427270101
    • eCl@ss 8.027270101
    • eCl@ss 9.027270101
    • eCl@ss 10.027270101
    • eCl@ss 11.027270101
    • ETIM 5.0 EC002714
    • ETIM 6.0 EC002714
    • ETIM 7.0 EC002714



  • Mekanik bilgiler
    • Yapı şekli Silindirik
    • Vida dişi büyüklüğü M8 x 1 mm
    • Ebatlar (Ø x U)8 mm x 45 mm
    • Montaj türü Gömülü değil
    • Malzeme gövde Metal
    • Metal gövde Nikelli pirinç
    • Malzeme aktif yüzey Plastik, Polioksimetilen (POM)
    • Gövde rengikırmızı, RAL 3000, gümüş
    • Montaj braketi türü Montaj braketi vida dişi
    • Standart ölçme plakası 12 x 12 mm², Fe360
